電池保護板的升級版是叫BMS，是Battery Management System 取前面一個字母組成，其意思為電池管理系統，用來管理整組電池的系統，進而收集電池所有的信號，如電壓、電流、溫度等等，并將這些訊號區分為過電壓、低電壓、放電過電流、充電過電流、高溫充放電、低溫充放電、短路等等，將這些訊號做儲存或分析提供給終端產品使用。BMS在廣義上解釋常被認為是保護板，狹義解釋是一套電池管理的系統。

一、鋰電池組的連接
1、打開鋰電池包裝箱，找到電池分組編號表，按照分組編號表的序號將電池進行排列。

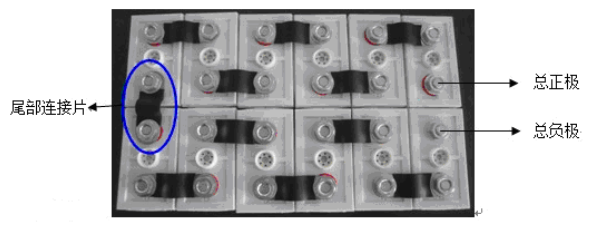

2、進行鋰電池組的串聯，如果需要并聯，則要先進行并聯連接，再進行串聯連接。

二、鋰電池保護板連接

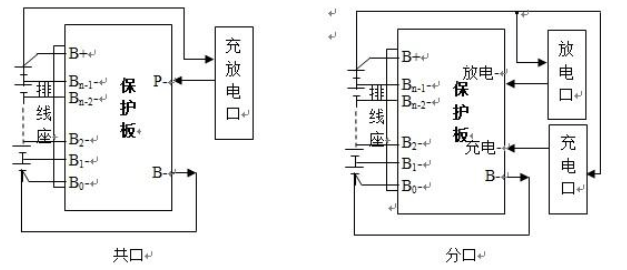

1、鋰電池保護板安裝示意圖

2、實際連接
（1）、選擇型號合適的保護板；
（2）、接線時，先將保護板上標示“B一”的導線接到電池組的總負極；
（3）、找到保護板的電壓采集排線，將標示“0”的電壓采集排線接到電池組總負極，標示“1”的采集排線接到第一塊電池的正極（電池組總負極的電池作為第一塊），標示“2”的采集排線接到第二塊電池的正極，以此類推，標示“12”的采集排線接到最后一塊電池的正極（也就是電池組總正極）；最后，進行目視檢查，確認連接情況；
（4）、將總正極紅色電源線（標示“B+”）端接到電池組總正極，另一端做好絕緣防護，備用。（紅色電源線是否配送需根據 BOM要求）；
（5）、最后，將保護板電壓采集排線的排線插頭插到保護板上的排線插座上，用萬用表直流電壓檔分別測量電池組總電壓、電池組總正極和保護板上標示“p一”的引線端之間的電壓，若兩個電壓值一致，說明保護板連接正常；三、使用方法
正確連接電池組和保護板之后，可正常充放電。
充電操作方法：將充電器的輸入端接交流電，充電器輸出端插口的正極（+）接電池組輸出的導線正（B+）、輸出端插口的負極（一）接保護板的P一端；結束充電后，拔掉充電器和電池組的連接后，可以進行放電；放電操作方法：將負載的輸入端的正極（+）接電池組的總正極導線（B+）、負載輸入端的負極（一）接保護板的P一端。
注：
若保護板為分口的，則充電操作時：將充電器的輸入端接交流電，充電器輸出端插口的正極（+）接電池組輸出的導線正（B+）、輸出端插口的負極（一）接保護板的C一端；放電操作時：將負載的輸入端的正極（+）接電池組的總正極導線（B+）、負載輸入端的負極（一）接保護板的P一端。
